1 用途與特點
DTS6111型三相四線和DSS6111型三相三線兩種型號三相電子式有功電能表，內部運用了集成電路在經過SMT工藝生產制作而成。結構設計合理，制作工藝先進。跟傳統的電能計量表對比，三相電子式有功電能表的測量準確度高、性能可靠、節能。
2 主要功能與特點
·總電量計度器指示或LCD顯示。
·有功正向電能計量。
·A相、B相、C相失壓檢測指示。
·一路無源脈沖輸出。
注：根據用戶要求LCD顯示可加裝485通訊接口。
3 主要技術指標
·基本誤差:（平衡負載時）
|
負載電流 |
功率因數 |
基本誤差% |
|
|
1.0級 |
2.0級 |
||
|
0.05Ib |
1.0 |
±1.5 |
±2.5 |
|
0.1Ib—Imax |
1.0 |
±1.0 |
±2.0 |
|
0.1 Ib |
0.5感性 |
±1.5 |
±2.5 |
|
0.2Ib—Imax |
0.5容性 |
±1.0 |
±2.0 |

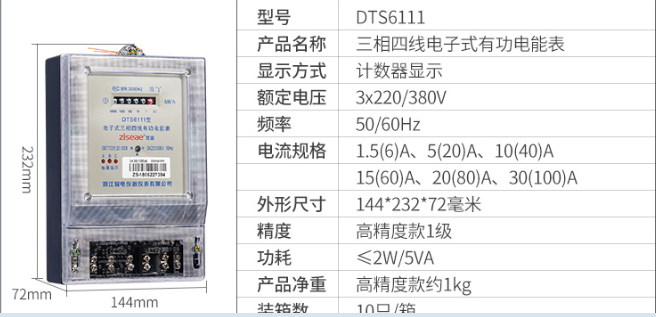

·型號規格
|
型號 |
DTS6111三相四線 |
DSS6111三相三線 |
標定電流 |
額定 頻率 |
|
額定
電壓 |
3×220V/380V |
3×380V |
1.5（6）A、5（20）A 10（40）A、20（80）A、30（100）A |
50Hz |
|
3×57.7V/100V |
3×100V |
1.5（6）A、3（6）A |
50Hz |
·起動電流：1.0級0.4% Ib標定電流、2.0級0.5% Ib標
定電流。
·潛動：有防潛動邏輯設計。
·電壓線路功耗：≤2W/10VA。
·工作電壓范圍：0.8Un~1.2Un
·工作溫度：-10°C ~ 45°C
·極限溫度：-20°C ~ 55°C
·年平均濕度≤75%。
·重量：約1.2Kg
·外形尺寸：230mm×145mm×70mm
4 安裝與使用
電能表安裝在室內或室外電表箱內，安裝底座應固定在堅固耐火的墻上，空氣中無腐蝕性氣體，具體安裝尺寸圖見附錄圖一（建議安裝高度為1.8m）；安裝過程中如果本機受到劇烈撞擊或高空跌落外殼有明顯損毀時，請不要安裝、加電，并盡快與供應商聯系。
電能表應按照接線圖進行接線，最好用銅線或銅接線頭接入。
5 包裝及運輸存儲
該表的運輸和拆封不應受到劇烈沖擊，保存的地方環境溫度為0℃-60℃，相對濕度不超過85%，且在空氣中不應含有引起腐蝕的氣體。
電能表在倉庫內保存，在原包裝條件下，疊放高度不應超過五層，內包裝拆封的電能表不宜貯存。
6 接線圖
